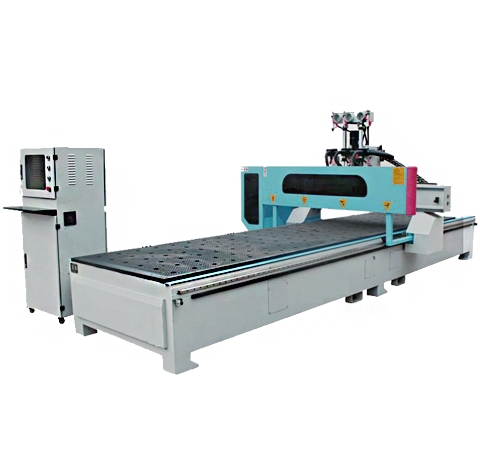

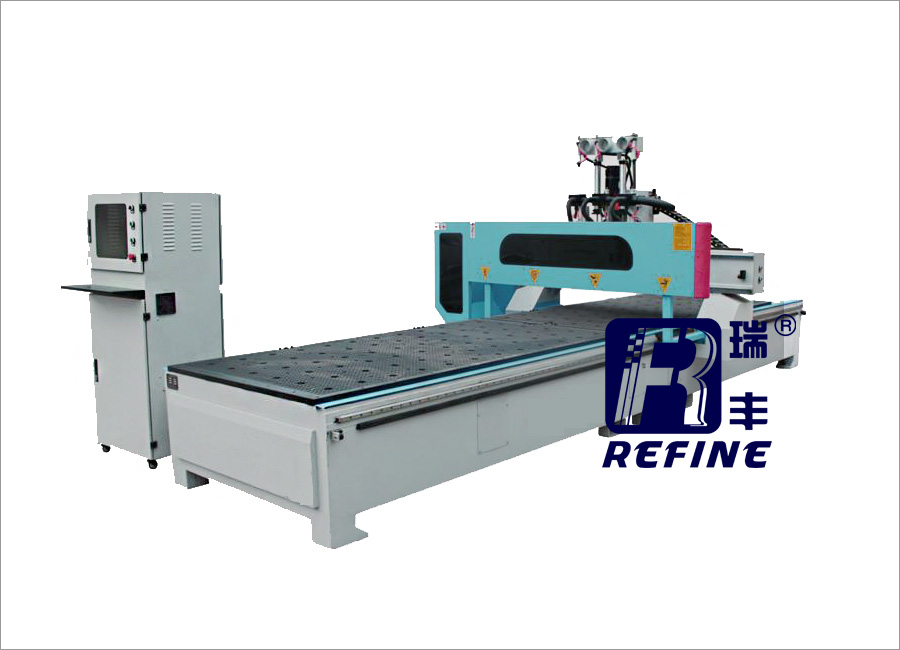

二、双工位加排钻机器特性
◆ 本款机型的各项机械、电器部件均为国际顶尖产品。如德国的真空系统及传动系统、日本的伺服驱动系统，意大利原装进口主轴等。
三、机器主要配置和性能参数(可定制)
|
传动形式 |
X、Y轴精密斜齿条；Z轴丝杠 |
有效工作行程（XYZ） |
1300mm*5500mm*200mm |
|
导轨 |
台湾上银 /台湾银泰30方轨 |
最大刀柄尺寸 |
12.7mm |
|
驱动电机 |
日本安川伺服，Z轴抱闸，日本新宝减速机 |
最大加工速度 |
20000mm/min |
|
操作系统 |
新代控制系统 |
最大空程速度 |
60000mm/min |
|
变频器 |
丹麦丹佛斯成员企业 HOLIP 7.5KW 380V~ |
龙门定制高度 |
□选配L |
|
主轴转速 |
0-18000RPM |
CNC排钻 |
原装进口 5+4垂直 |
|
主轴功率 |
HQD6.0KW 方形风冷主轴 |
双工位 |
□选配D |
|
主轴数量 |
6.0KW+6.0KW |
自动上料 |
□选配S |
|
加工精度 |
±0.02mm |
自动下料 |
□选配X |
|
重复定位精度 |
±0.03mm |
定位功能 |
2+4定位气缸7.5KW 380V~ |
|
台面结构 |
真空吸附台面 |
空压机 |
□选配K |
|
床身结构 |
8mm方钢焊接 |
真空泵 |
□选配Z水冷7.5KW 380V~ |
|
加工指令 |
G指令 |
吸尘器 |
□选配C |
|
工作电压 |
AC380V |
自动对刀 |
□选配Y |
|
工作气压 |
4-5 |
生产线选配装备 |
封边机 |
|
加油系统 |
自动加油 |
侧孔机 |
四、双工位加排钻机器适用行业
五、双工位加排钻机器细节图
| 控制面板 | Z轴气缸 | 下料电机 | 意大利进口排钻 | |||
|
|
|
|
六、双工位加排钻核心装配
| 刀具自动补偿系统 | 行星式减速机 | 加工中心重型床身 | 精密齿条传动 | |||
|
|
|
|
|||
| 丝杠 | 进口伺服驱动 | 台湾导轨 | 自动注油系统 | |||
|
|
|
|
七、双工位加排钻生产过程
|
|
|
|
八、双工位加排钻加工样品图
|
|
|
|
 |
|
九、机器质量控制与检测
十、工厂实景
十一、售后服务
