二、机器特性
三、机器主要配置和性能参数(可定制)
四、机器适用行业
五、机器细节图
|
传动形式 |
X、Y轴精密斜齿条；Z轴丝杠，Z轴抱闸 |
有效工作行程（XYZ） |
1300mm*2500mm*200mm |
|
导轨 |
台湾上银 /台湾银泰30方轨 |
最大刀柄尺寸 |
12.7mm |
|
驱动系统 |
安川伺服/雷赛伺服/松下伺服 |
最大加工速度 |
45000mm/min |
|
操作系统 |
新代系统/山龙系统/维宏系统 |
最大空程速度 |
60000mm/min |
|
变频器 |
海利普变频器/富凌变频器 |
龙门定制高度 |
□选配L |
|
主轴冷却 |
风冷 / 水冷 |
CNC排钻 |
□选配F |
|
主轴功率 |
4.5KW/7 KW / 9KW |
双工位 |
□选配D |
|
加工精度 |
±0.02mm |
自动上料 |
□选配S |
|
重复定位精度 |
±0.03mm |
自动下料 |
□选配X |
|
台面结构 |
真空吸附台面 |
定位系统 |
□选配W (自动下料/自动下料标配定位系统) |
|
床身结构 |
8mm方钢焊接 |
空压机 |
□选配K |
|
加工指令 |
G指令 |
真空泵 |
□选配Z |
|
工作电压 |
AC380V |
吸尘器 |
□选配C |
|
工作气压 |
4-5 |
自动对刀 |
□选配Y |
|
加油系统 |
自动加油 |
生产线选配装备 |

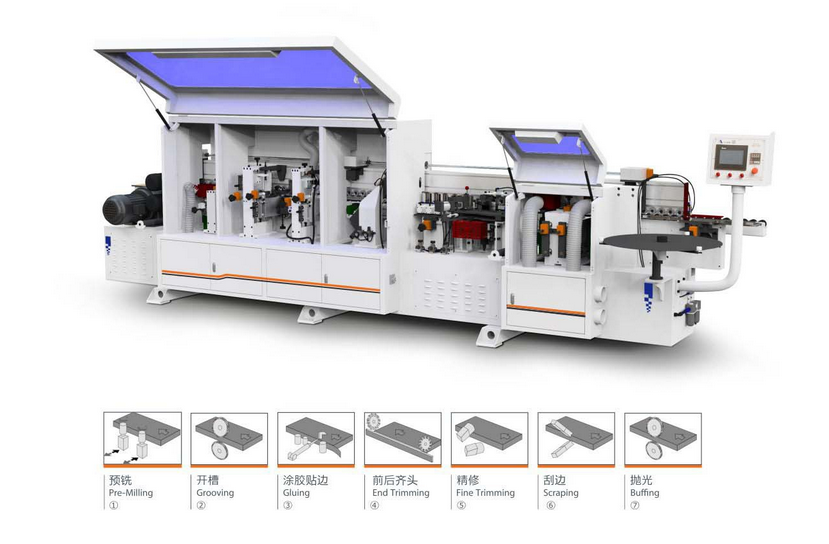

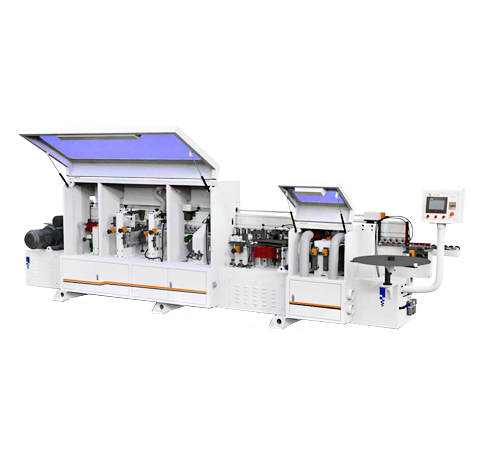

封边机 |
|
|
|

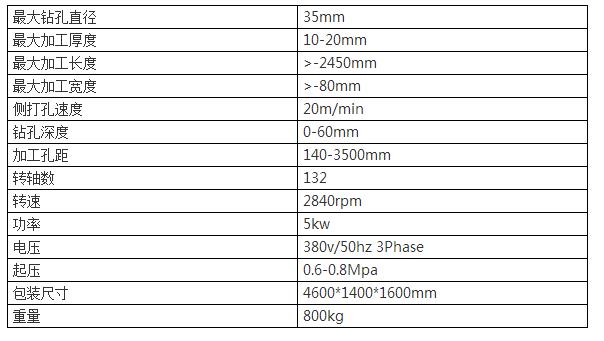

侧孔机 |
六、机器核心装配
| 刀具自动补偿系统 | 行星式减速机 | 加工中心重型床身 | 精密齿条传动 | |||
|
|
|
|
|||
| 丝杠 | 进口伺服驱动 | 台湾导轨 | 自动注油系统 | |||
|
|
|
|
七、机器生产过程
|
|
|
|
八、机器加工样品图
|
|
|
|
 |
|
九、机器质量控制与检测
十、工厂实景
十一、售后服务
